Shenzhen CPET Electronics Co., Ltd. sales05@szcpet.com 86-0755-23427658
รายละเอียดสินค้า
สถานที่กำเนิด: จีน
ชื่อแบรนด์: CPET
ได้รับการรับรอง: CE,ROHS
หมายเลขรุ่น: ซีพี-MCU063002
เงื่อนไขการชําระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 1
ราคา: ¥ 98500 yuan
รายละเอียดการบรรจุ: บรรจุภัณฑ์กล่องไม้
เวลาการส่งมอบ: 30 วันทำการ
เงื่อนไขการชำระเงิน: แอล/C,ที/ที
สามารถในการผลิต: 30ชุด/เดือน
วัสดุโครงสร้างรถเข็น: |
เหล็กแผ่นรีดเย็นหนา 2.0 มม |
ความสูงของชั้นรถเข็น: |
350 มม. สำหรับการจัดวางผลิตภัณฑ์ |
รุ่นโมดูลโหลดที่ติดตั้ง:: |
มอเตอร์ระบายความร้อนด้วยน้ำ |
โมดูลพาวเวอร์ซัพพลายรุ่น:: |
กองชาร์จ 20KW |
วัสดุโครงสร้างรถเข็น: |
เหล็กแผ่นรีดเย็นหนา 2.0 มม |
ความสูงของชั้นรถเข็น: |
350 มม. สำหรับการจัดวางผลิตภัณฑ์ |
รุ่นโมดูลโหลดที่ติดตั้ง:: |
มอเตอร์ระบายความร้อนด้วยน้ำ |
โมดูลพาวเวอร์ซัพพลายรุ่น:: |
กองชาร์จ 20KW |

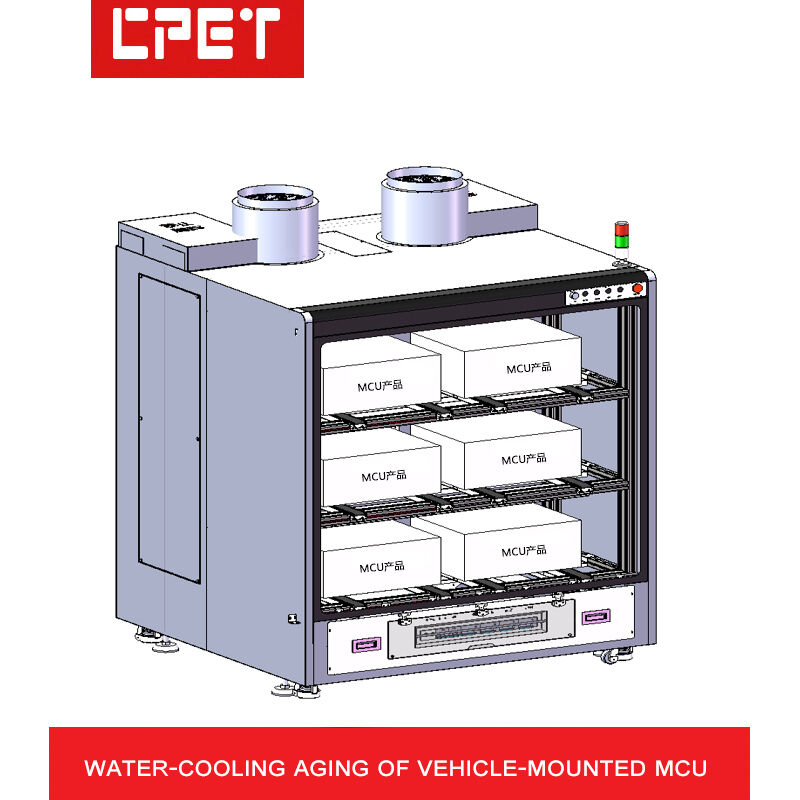

อุปกรณ์ทดสอบการเสื่อมสภาพของตัวควบคุมโดเมนขนาดเล็กพลังงานใหม่แบบเหนี่ยวนำระบายความร้อนด้วยน้ำ
พารามิเตอร์ทางเทคนิค
| 1 | ลักษณะและโครงสร้างของตู้บ่มเพาะ | |
| A | ขนาดรถเข็น (มม.): | แบบเปิด: การกำหนดค่า 2+1, 3200*1600*1890 มม. (ปรับแต่งได้ตามคำขอ) |
| B | จำนวนชั้นรถเข็น: | 3 ชั้นสำหรับวางผลิตภัณฑ์; โหลดจัดเรียงตามตำแหน่ง |
| C | ความสูงชั้นรถเข็น: | 350 มม. สำหรับวางผลิตภัณฑ์ |
| D | วัสดุโครงสร้างรถเข็น: | แผ่นเหล็กม้วนเย็นหนา 2.0 มม. |
| E | การระบายความร้อนโซนโหลด: | พัดลมระบายอากาศแบบกังหันติดตั้งด้านบน, แบบดูดขึ้น (เพื่อควบคุมอุณหภูมิแวดล้อมได้ง่าย) |
| F | ฉนวนระหว่างชั้นและการป้องกันไฟฟ้าสถิต: | โครงโลหะแผ่นพร้อมรูระบายอากาศบนพื้นผิว |
| G | รูปแบบโครงสร้างรถเข็น: | โซนทดสอบด้านล่าง, โซนโหลดด้านบน |
| H | โครงสร้างตู้: | โซนผลิตภัณฑ์แบบเปิด |
| I | อื่นๆ: | ติดตั้งสัญญาณเตือนควันในโซนผลิตภัณฑ์ของตู้บ่มเพาะ |
| 2 | การกำหนดค่าโมดูล, กำลังไฟของแหล่งจ่ายไฟที่ทดสอบและปริมาณการบ่มเพาะ | |
| A | วิธีการควบคุมโมดูล: | การสื่อสาร CAN และ RS485; คอมพิวเตอร์โฮสต์ผ่านการสื่อสาร RS232 |
| B | รุ่นโมดูลโหลดที่ติดตั้ง: | มอเตอร์ระบายความร้อนด้วยน้ำ |
| C | รุ่นโมดูลแหล่งจ่ายไฟ: | สถานีชาร์จ 20KW |
| D | วิธีการแยกโมดูล: | ช่องโมดูลโหลดอิเล็กทรอนิกส์ใช้การแยกด้วยแสง (การแยกการสื่อสารและพลังงาน) |
| E | โหมดการโหลดโมดูล: | โหมดกระแสสูงแบบปฏิกิริยา |
| F | สถาปัตยกรรมออกแบบโมดูล: | การออกแบบอายุการใช้งานยาวนาน (ทรัพย์สินทางปัญญาที่เป็นกรรมสิทธิ์) |
| G | การกำหนดค่าปริมาณโมดูล: | ตู้บ่มเพาะแต่ละตู้กำหนดค่าด้วยสถานีชาร์จ 6 เครื่อง, มอเตอร์ระบายความร้อนด้วยน้ำ 6 เครื่อง, แหล่งจ่ายไฟเสริม 6 เครื่อง และแชสซีสื่อสาร 1 เครื่อง |
| H | ปริมาณผลิตภัณฑ์ที่บ่มเพาะ: | ตู้บ่มเพาะแต่ละตู้สามารถบ่มเพาะผลิตภัณฑ์ MCU 11KW/200-800V ได้ 6 หน่วย; หนึ่งชุดบ่มเพาะ 6 ผลิตภัณฑ์ |
| 3 | อุปกรณ์ควบคุมไฟฟ้าและควบคุมอุณหภูมิของตู้บ่มเพาะ | |
| A | วิธีการเดินสาย: | การสื่อสาร AC/DC ฯลฯ เชื่อมต่อกับโหลดผ่านสายเคเบิลส่งผ่านและขั้วต่อแบบเสียบ (ปรับแต่งได้ตามความต้องการของลูกค้า) |
| B | ปุ่มฟังก์ชันแผงควบคุม: | จอแสดงผลแรงดันไฟฟ้า AC ขาเข้า, สวิตช์สตาร์ท, สวิตช์หยุดฉุกเฉิน |
| C | ความแม่นยำในการควบคุมอุณหภูมิโซนผลิตภัณฑ์: | ไม่มี |
| D | หลักการควบคุมอุณหภูมิโซนผลิตภัณฑ์: | ไม่มี |
| E | การกระจายพลังงานและการควบคุมรถเข็น: | การกระจายสายไฟสามเฟสห้าสาย 380V, การตรวจสอบด้วยคอมพิวเตอร์ |
| F | ความจุการกระจายพลังงานรถเข็น: | 11KW*12 หน่วย/0.8/≈100KW; ประสิทธิภาพแหล่งจ่ายไฟที่ทดสอบคำนวณที่ 80%, กำลังไฟของแหล่งจ่ายไฟตู้บ่มเพาะและพัดลมระบายอากาศ 6KW; ประสิทธิภาพการประหยัดพลังงานคำนวณที่ 70%, การใช้พลังงานจริงประมาณ 110KW |
| G | วิธีการควบคุม: | การควบคุมด้วยไฟฟ้าประกอบด้วยการสลับแบบแมนนวล/อัตโนมัติ; การตรวจสอบด้วยคอมพิวเตอร์แบบเรียลไทม์ระหว่างการบ่มเพาะ |
| H | การป้องกันความปลอดภัย: | การป้องกันการต่อสายดินของอุปกรณ์, การป้องกันสวิตช์รั่ว, การป้องกันการปิดเครื่องอัตโนมัติด้วยสัญญาณเตือนควัน ฯลฯ |
| I | การกำหนดค่าตู้ควบคุม: | กำหนดค่าด้วยระบบควบคุม, โฮสต์อุตสาหกรรม, จอแสดงผล ฯลฯ สำหรับการตรวจสอบ |
| 4 | ฟังก์ชันระบบหลัก | |
| A | ใช้ได้กับการบ่มเพาะตัวควบคุม MCU, ตัวควบคุม VCU, ตัวแปลง DCDC, แหล่งจ่ายไฟ OBC และผลิตภัณฑ์อื่นๆ | |
| B | การกำหนดค่าซอฟต์แวร์ตรวจสอบเฉพาะสำหรับการบ่มเพาะพลังงานที่พัฒนาขึ้นเองได้อย่างอิสระ, พร้อมทรัพย์สินทางปัญญาที่เป็นกรรมสิทธิ์และไม่มีความเสี่ยงทางกฎหมาย | |
| C | ใช้โมดูลโหลดอิเล็กทรอนิกส์ที่ตั้งโปรแกรมได้เพื่อตรวจสอบแรงดันไฟฟ้าขาออก, กระแส, กำลังไฟ และพารามิเตอร์อื่นๆ | |
| D | ซอฟต์แวร์ตรวจสอบเฉพาะสำหรับการบ่มเพาะได้รับบริการอัปเกรด, พร้อมความสามารถในการขยายที่ทรงพลัง, ประหยัดการลงทุนอุปกรณ์ซ้ำ | |
| E | พารามิเตอร์การบ่มเพาะ, การตั้งค่าเวลา, การแก้ไขลำดับเปิด/ปิด (การทดสอบเปิด/ปิดแหล่งจ่ายไฟที่ทดสอบ), รองรับการสลับแรงดันไฟฟ้าอัตโนมัติ, การสลับโหลด และฟังก์ชันที่ตั้งโปรแกรมได้อื่นๆ | |
| F | ปิดเครื่องอัตโนมัติด้วยตัวจับเวลาของแหล่งจ่ายไฟที่ทดสอบหลังจากการบ่มเพาะเสร็จสมบูรณ์, สะดวกสำหรับการทำงานโดยไม่ต้องมีผู้ดูแล | |
| G | คอมพิวเตอร์จะแสดงสถานะผ่าน/ไม่ผ่านของผลิตภัณฑ์แหล่งจ่ายไฟที่ทดสอบโดยอัตโนมัติ; หน้าต่างหลายรถเข็นสำหรับการจัดการแบบรวมศูนย์, ประหยัดผู้ปฏิบัติงานและเพิ่มประสิทธิภาพการผลิต | |
| H | คอมพิวเตอร์สามารถจัดเก็บรายงานข้อมูลการบ่มเพาะและพารามิเตอร์กระบวนการของแหล่งจ่ายไฟที่ทดสอบเพื่อการตรวจสอบย้อนกลับ; รองรับการสแกนบาร์โค้ดและการอัปโหลดระบบ MES | |
| I | RS232 เป็น RS485 ใช้ตัวแปลงแยกด้วยแสง, เพิ่มความน่าเชื่อถือในการสื่อสารและป้องกันความเสียหายจากฟ้าผ่าต่ออุปกรณ์ | |
| J | คอมพิวเตอร์แต่ละเครื่องสามารถตรวจสอบอุปกรณ์ได้ 18 เครื่องพร้อมกัน (แต่ละพอร์ตอนุกรมสามารถเชื่อมต่อทาสได้ 63 ตัว, คอมพิวเตอร์แต่ละเครื่องรองรับพอร์ตอนุกรมสูงสุด 18 พอร์ต) | |
| K | ซอฟต์แวร์ตรวจสอบการบ่มเพาะพลังงานมีเอกสารช่วยเหลือในตัว, ช่วยให้สามารถแก้ไขคำถามเกี่ยวกับการดำเนินงานได้ทันที | |
| 5 | พารามิเตอร์และการควบคุมการระบายความร้อนด้วยน้ำ | |
| A | ข้อกำหนดท่อน้ำหล่อเย็น: | ตู้บ่มเพาะแต่ละตู้แบ่งออกเป็น 3 ชั้น, แต่ละชั้นมีช่องใส่น้ำ 1 ช่องและช่องระบายน้ำ 1 ช่อง; วงจรน้ำของผลิตภัณฑ์แต่ละชิ้นถูกควบคุมอย่างอิสระ; 3 ชั้นรวมเป็นช่องใส่น้ำ 6 ช่องและช่องระบายน้ำ 6 ช่อง; ตู้บ่มเพาะ 2 ตู้มีช่องใส่น้ำ 12 ช่องและช่องระบายน้ำ 12 ช่อง |
| B | ช่องน้ำเข้าและน้ำออก: | ปรับแต่งได้ตามคำขอ |
| C | ข้อกำหนดการควบคุมวาล์ว: | ควบคุมความเร็วการไหลของน้ำโดยอัตโนมัติตามอุณหภูมิ |
| D | การควบคุมอุณหภูมิน้ำเข้า: | อุณหภูมิห้องถึง 85°C |
| E | การควบคุมแรงดันน้ำ: | 0.05-0.15MPa (ปรับได้) |
| F | การควบคุมการไหลของน้ำ: | 0-15 ลิตร/นาที (ปรับได้) |
| G | ความร้อนจากการระบายความร้อน: | คำนวณที่ความร้อน 2KW ต่อตำแหน่ง |
| H | ขั้วต่อท่อน้ำ: | แต่ละวงจรใช้ขั้วต่อแบบเสียบเร็ว; เป่าไล่น้ำออกก่อนถอดขั้วต่อ |
| I | ข้อกำหนดด้านความปลอดภัยของวงจรน้ำ: | การแยกน้ำ-ไฟฟ้า; แต่ละวงจรมีการตรวจจับความแตกต่างของแรงดันและการตรวจจับการรั่วไหล, กำหนดค่าด้วยเซ็นเซอร์วัดการจมน้ำ ในกรณีที่ท่อแตกหรือรั่ว, อุปกรณ์จะหยุดจ่ายน้ำและแจ้งเตือนโดยอัตโนมัติ |
